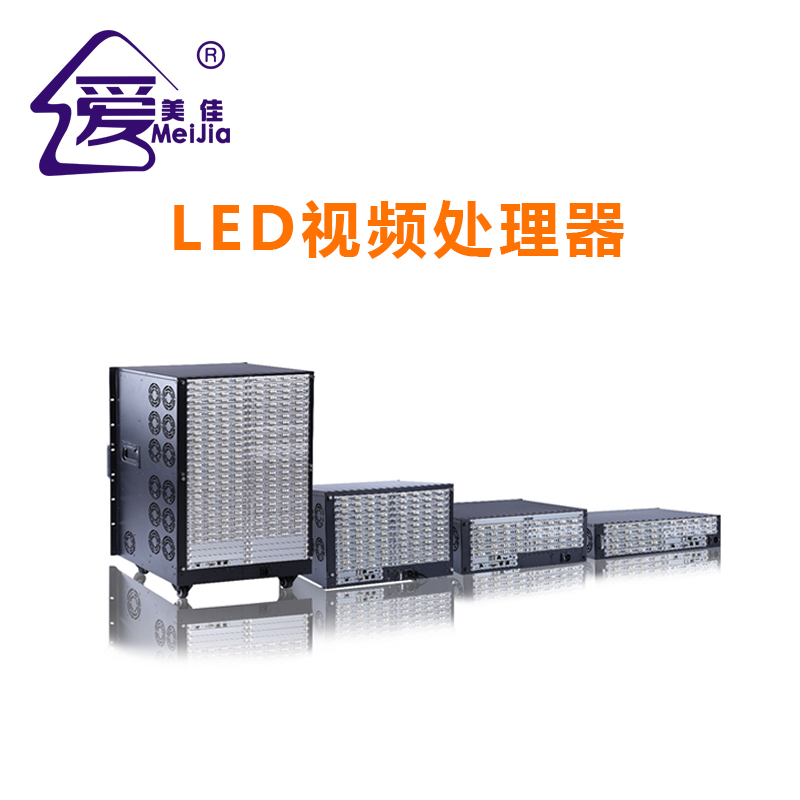

8400系列LED拼接處理器是一臺純硬件架構、無操作系統的高性能視頻圖像處理工作站，可廣泛應用于安防監控、展覽展示、軍事指揮、教育科研、政府公告、商業顯示等行業。
現階段隨著LED點距越來越小，LED顯示屏已經不僅僅限于機場、火車站、港口、大型商業廣場等戶外領域的應用，而是更多的進入室內，包括指揮調度中心、安防監控中心、大型會議室等。因此在一整塊無縫超大型顯示屏上同時顯示更多1080P高清甚至4k超清的數據信息顯得非常重要，以提升各行業客戶決策指揮的速度和質量。8400系列LED拼接處理器在此背景下應運而生。
8400系列LED拼接處理器采用FPGA+的系統架構，并且全模塊化設計，為現場應用提供了高度的靈活性和可維護性。以FPGA 的視頻處理技術為基礎，打造FPGA+架構的靈活應用?；谥悄芸刂萍夹g、運算編解碼技術以及Android靈活的顯示交互技術，構建起一個模塊化、嵌入式、智能可擴展的顯示管理平臺，可實現畫面的任意開窗、漫游、疊加、縮放、旋轉等多種顯示效果。

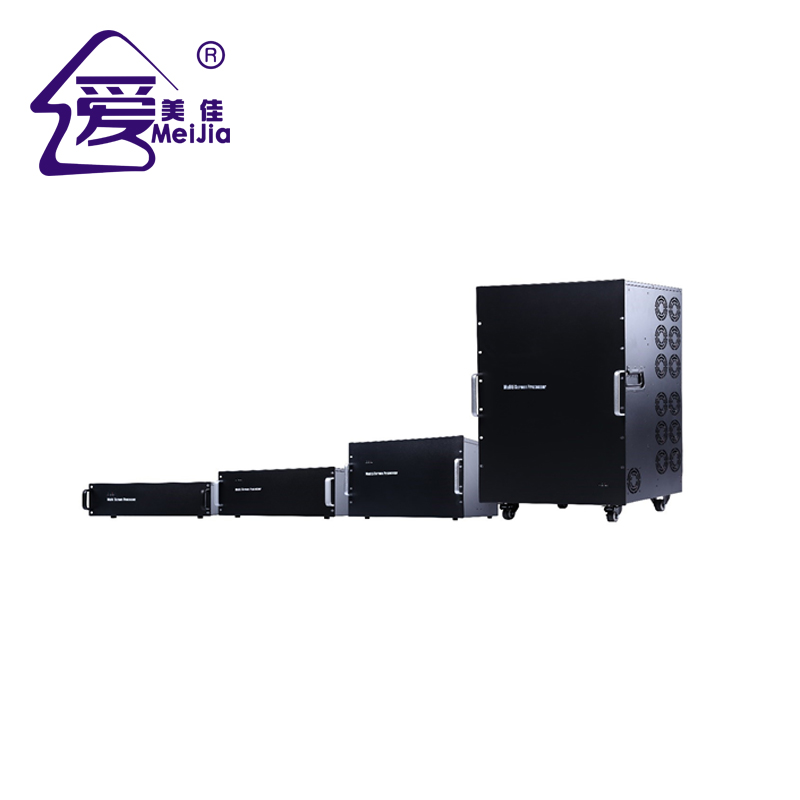

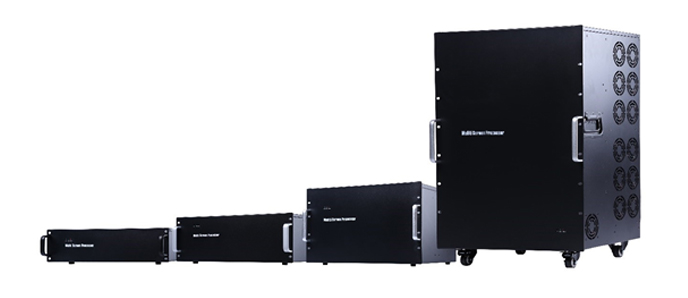

8400系列多屏幕拼接處理器旗下包含8404、8408兩種功能型號，每種型號均可配置多種不同的可選規模。
系統架構
以高穩定高帶寬FPGA純硬件架構為基礎，采用功能化模塊化的硬件設計，實現無限擴展的FPGA+架構。
輸入板、輸出板、切換板、風扇、防塵網等主要模塊均為插卡式設計，為日常使用及維護帶來極大的方便。
工程現場施工更具靈活性,實現設備與顯示單元之間的連接線材無需一一對應，可在軟件中隨時隨意調整。
音視頻處理
網絡及多媒體處理技術
支持ONVIF、RTSP等網絡流媒體協議，可兼容市面主流品牌網絡攝像機（IPC）、NVR、視頻流媒體服務器等； 單個網口最大支持64路D1，32路720P，16路1080P，4路4K解碼。
視頻、圖片、數字標題、滾動橫幅發布，電子時鐘、實時氣象等控件顯示，圖文信息自主編輯，滿足各種顯示 設備的信息發布上屏。
支持幾乎所有的視頻（rmvb、avi、mpeg、dat、mov、mkv、wmv等），音頻（mp3、wma、wav等），圖片（jpg、 gif、png等）；支持流媒體電視,攝像采集等，支持PDF、office文檔、動態網頁、天氣、時間、滾動字幕等。
其他特色增值功能
無需安裝任何客戶端軟件，支持網頁登錄控制；支持windows、IOS、MAC OS、Android、Linux等各類操作系統 跨平臺控制及可視化管理。
類別 |
| 8404系列 | 8408系列 |

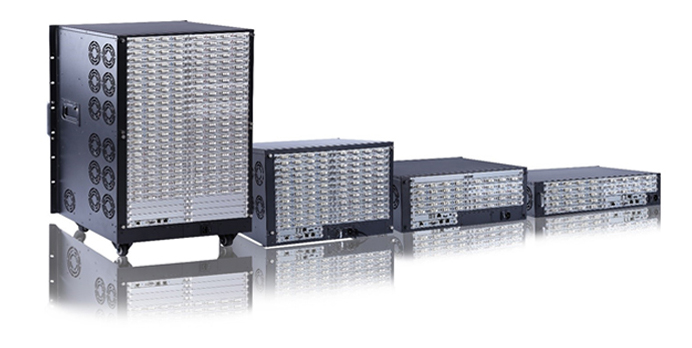

機箱參數 | 機箱規模 | 1.5U 2.5U 4U 7U | 1.5U 2.5U 4U 7U |
圖層數量 | 單屏最大四圖層 | 單屏最大八圖層 | |
電源 | AC100~240V，50/60Hz | ||
工作溫度 | 0-50℃ | ||
工作濕度 | 10%-90%無冷凝 | ||
通信控制& 功能擴展 | 主控板 | 網絡控制：1個10/100M網口 串口控制：1個DB9接口（RS232）、1個RJ45接口（RS485） 中控控制：1個RJ45接口（同時支持RS232和RS485環出） | |
WEB控制板 | 1個10/100M網口，2個USB2.0接口，1個HDMI輸出接口 | ||
底圖字幕板 | 支持超高分辨率靜態圖像疊加顯示。開啟底圖時，默認占用最底層窗口通道。底圖顯示支持3種模式：所有屏幕單屏顯示、所有屏幕拼接顯示、部分連續區域拼接顯示。 超高清點對點矢量字幕，支持動態字幕和靜態字幕，可以任意編輯顯示內容、字體、顏色等參數； | ||
常規 | HDMI輸出 | HDMI Type A接口（母頭），支持HDMI1.3 和數字信號保護協議 HDCP，最大支持分辨率1920*1080@60Hz。 | |
DVI-D輸出 | DVI-I接口（母頭），最大支持分辨率1920*1080@60Hz； | ||
DVI-I輸出 | DVI-I接口（母頭），最大支持分辨率1920*1080@60Hz，可通過轉接頭輸出VGA信號； | ||
常規 | HDMI輸入 | HDMI1.3數字接口，支持HDCP，最大支持分辨率1920*1080@60Hz； | |
DVI輸入 | DVI-D數字接口，最大支持分辨率1920*1080@60Hz； | ||
VGA輸入 | DB-15M模擬接口，最大支持分辨率1920*1080@60Hz； | ||
其他 | CVBS輸入 | 支持PAL/NTSC制式，支持亮度、對比度、灰度、飽和度調節； | |
YPbPr輸入 | DB-15M模擬接口，最大支持分辨率1920*1080@60Hz； | ||
SDI輸入 | BNC接口（母頭），分辨率支持720i，720P，1080i，1080p | ||
4K輸入 | 單卡支持兩路HDMI1.4數字接口（2切1使用），最大支持分辨率3840x2160@30Hz； | ||
IP輸入-Std | 單網口支持4路1080P/9路720P/16路D1視頻解碼，支持H.264視頻壓縮格式； | ||
IP輸入-Plus | 單網口支持4路4K/16路1080P/32路720P/64路D1視頻解碼，支持H.264及H.265視頻壓縮格式；每個IP Plus板支持4個IP通道，每個IP通道支持1/4/9/16畫面分割。 | ||
信發高清輸入-Std | 支持1路安卓系統子板輸入（每路最大輸出分辨率1080P），配置：CPU：Cortex-A7八核；內存：1GB DDR3；存儲：16GB eMMC；支持CS、BS架構信息發布系統；支持數字標題、滾動橫幅發布，支持電子時鐘、實時氣象等控件顯示，支持圖文信息自主編輯，滿足各種顯示設備的信息發布上屏； | ||
手機、平板無線推屏輸入 | 配置：CPU：Cortex-A17四核1.8GHz；內存：2GB DDR3；存儲：16GB eMMC；1個RJ45百兆網口；ios系統可以直接使用自帶的airplay鏡像功能，Windows及Android系統需要安裝專業的投屏軟件?？梢詫⑼痪钟蚓W(wǎng)內的手機、平板、電腦直接鏡像至顯示屏。 | ||
信發超清輸入-Plus | 支持1路安卓系統子板輸入（每路最大輸出分辨率3840x2160），配置：CPU：Cortex-A17四核1.8GHz；內存：2GB DDR3；存儲：16GB eMMC；支持CS、BS架構信息發布系統；支持數字標題、滾動橫幅發布，支持電子時鐘、實時氣象等控件顯示，支持圖文信息自主編輯，滿足各種顯示設備的信息發布上屏； | ||

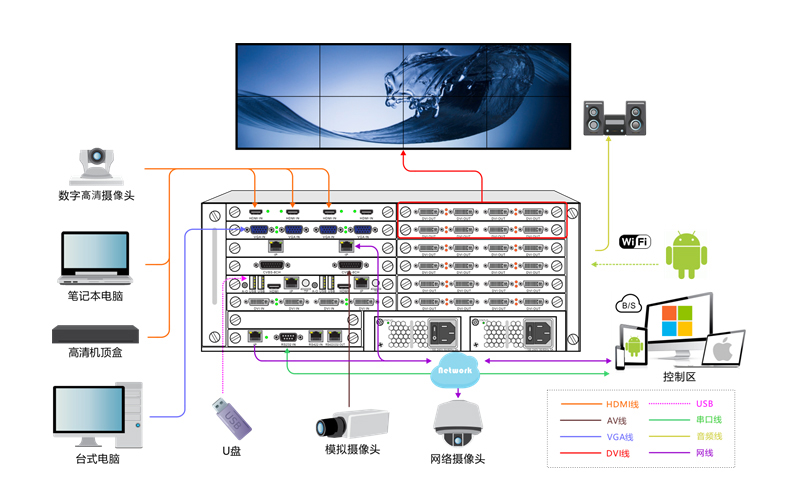

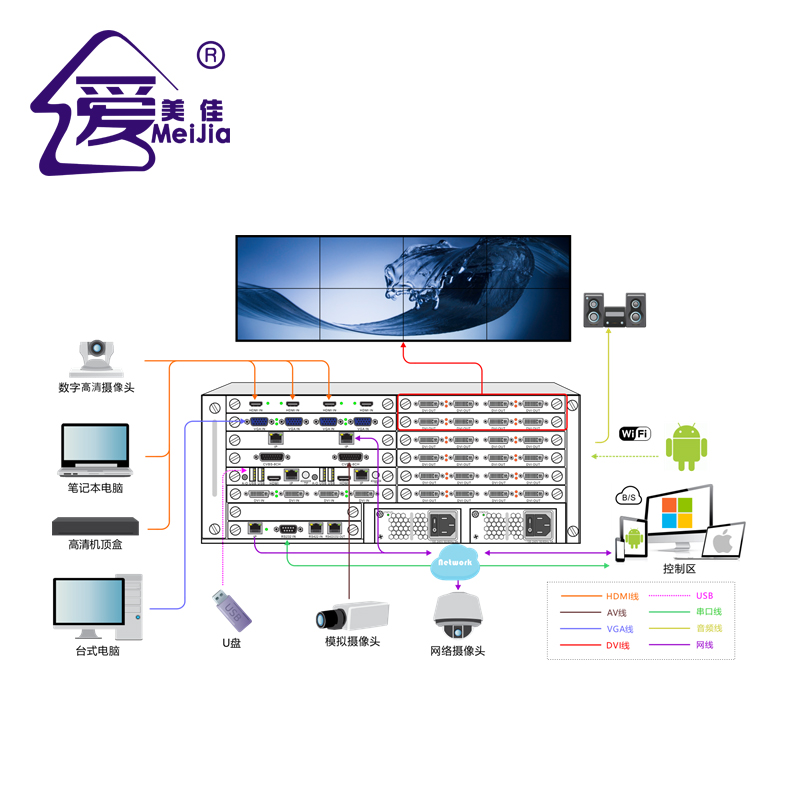

圖6.1 8400系列系統拓撲圖
